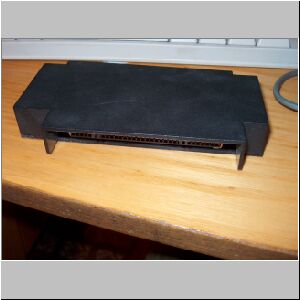

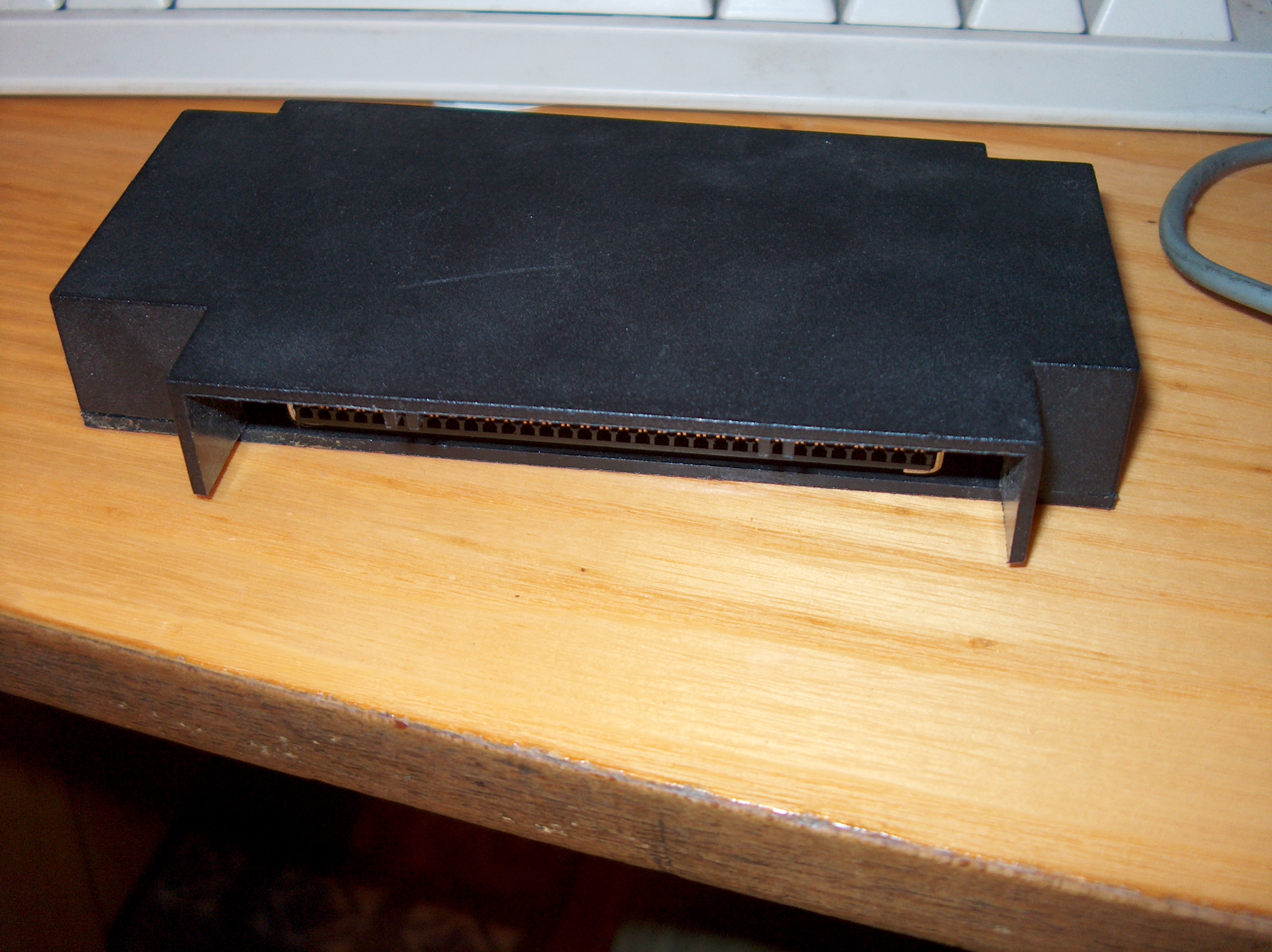

HPIM0049.JPG 2.11 MB Egy "gyári" System Bus Bridge (híd) ami pl. a (szintén "gyári") Exdos kártya illesztésére szolgál. |

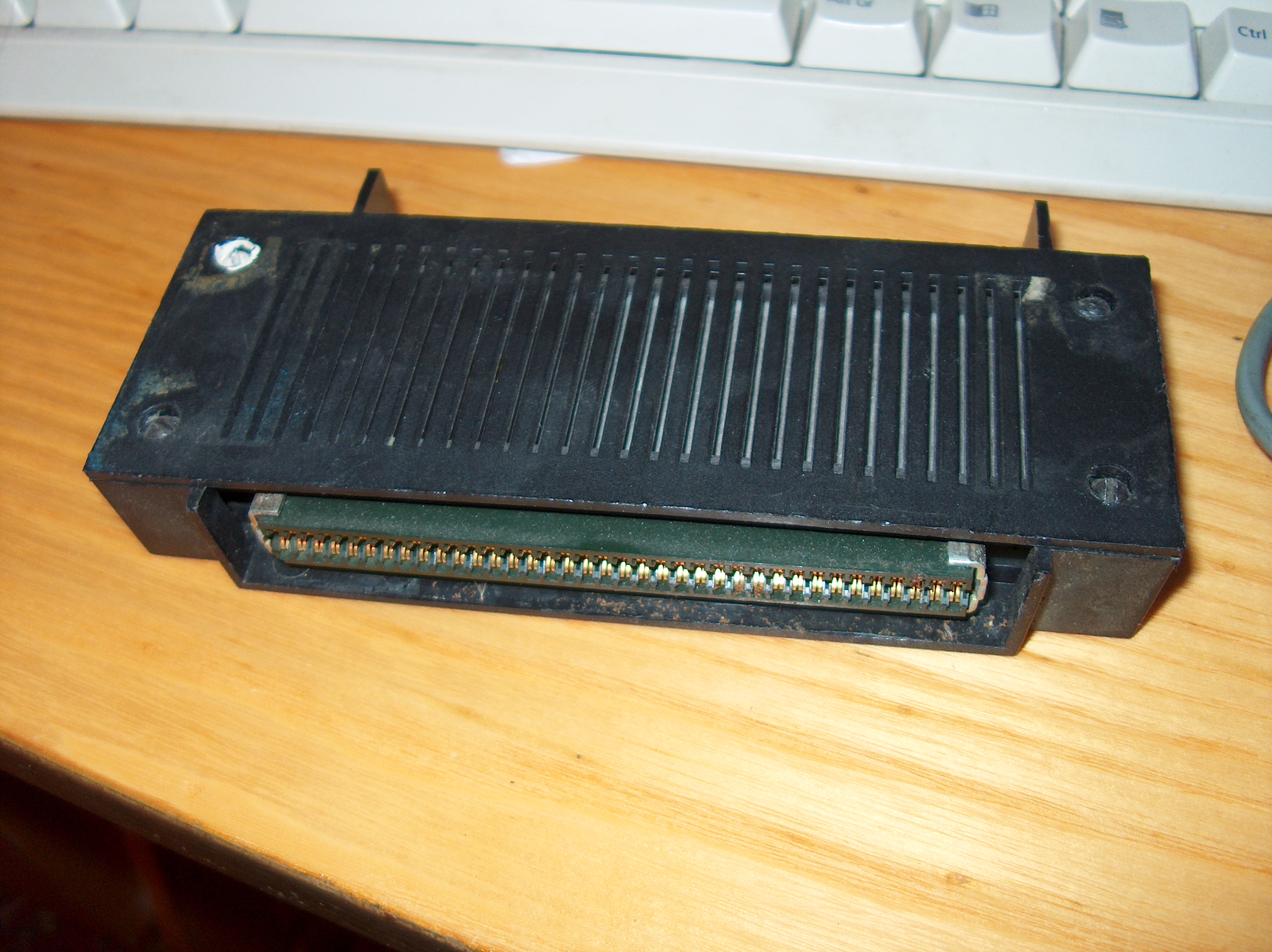

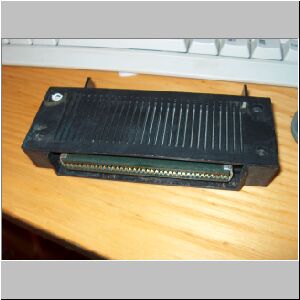

HPIM0050.JPG 2.15 MB Ugyanõ a másik oldaláról. Ez a ket- tõ (és a következõ kettõ) kép a "kivétel", ami nem Zozo mûve. |

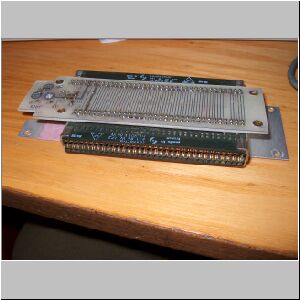

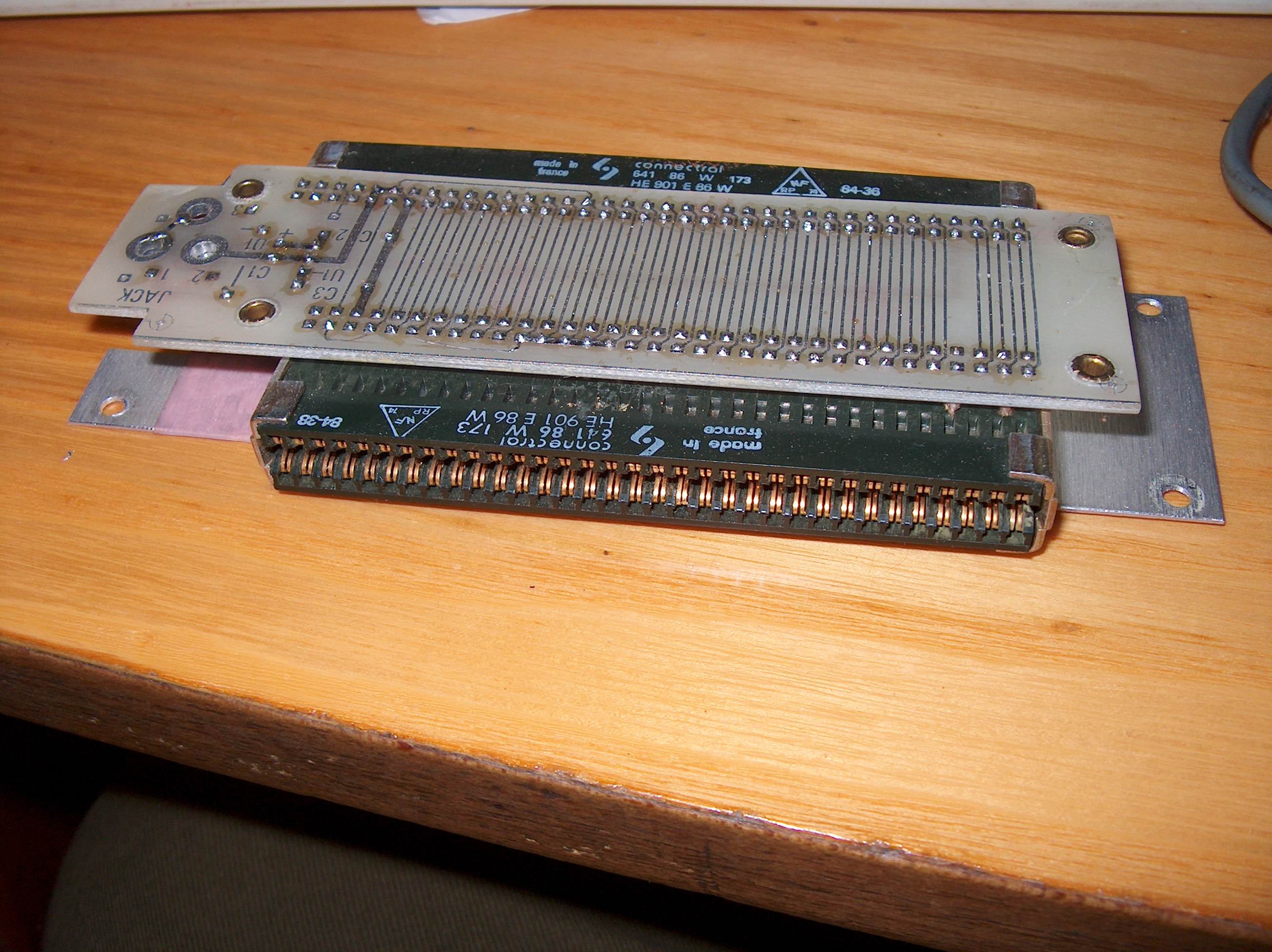

HPIM0051.JPG 2.51 MB Ugyanaz a kártya, csak "lecsupaszított" ál- lapotban. :-) |

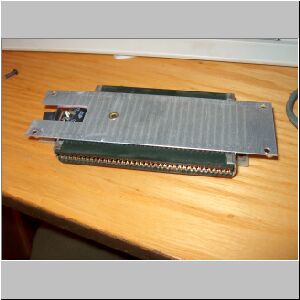

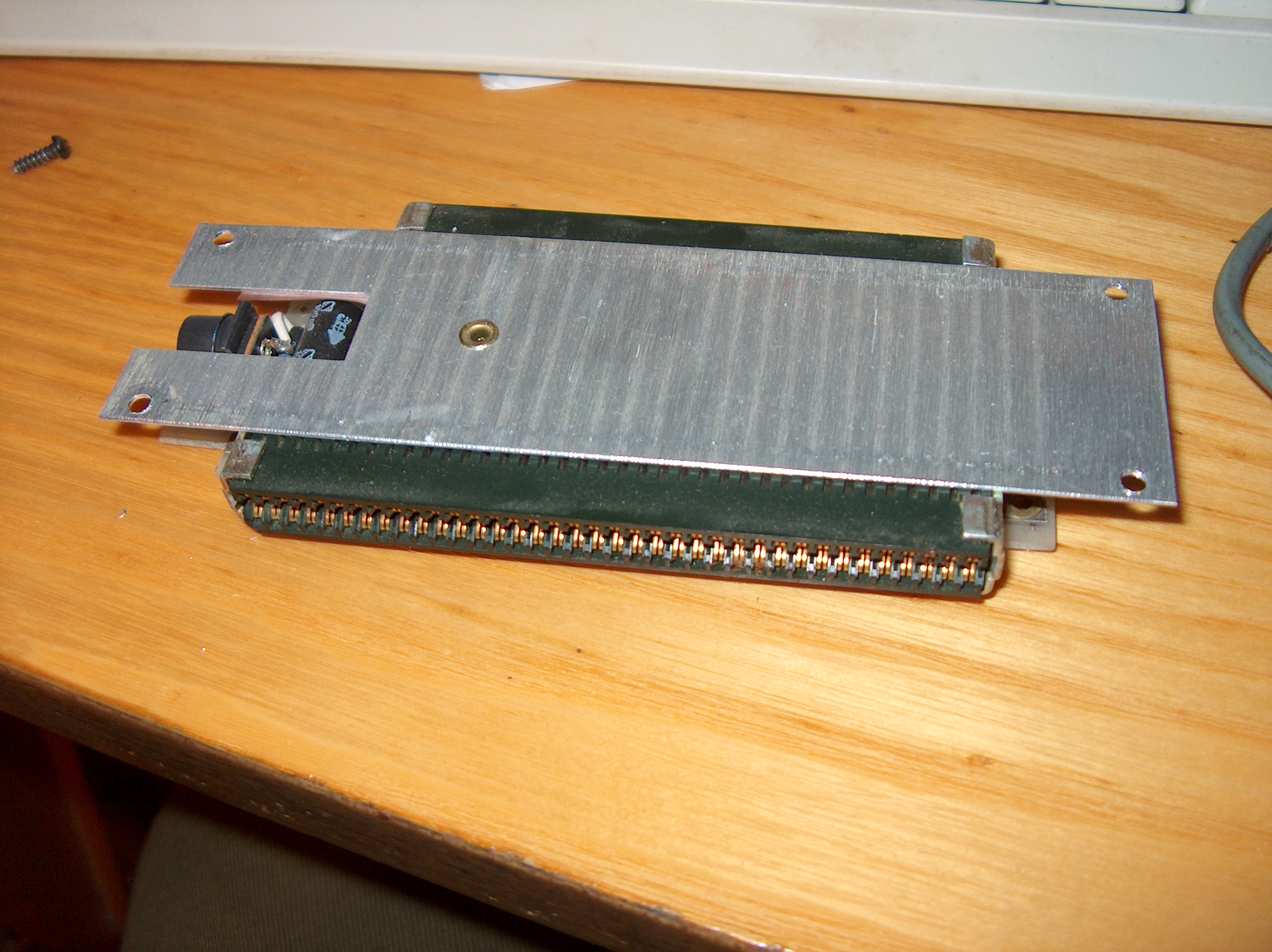

HPIM0052.JPG 2.18 MB A másik oldaláról... A szürke borítása nélkül is felismerhetõ. :-) Ilyesmivel volt használható a Spectrum emulator is, amit anno a Centrumban lehetett kapni. (Külön pénzért... Ha emlékeztek, meg kel- lett venni hozzá a BUS-t, mert nem "járt" vele.:-( ) |

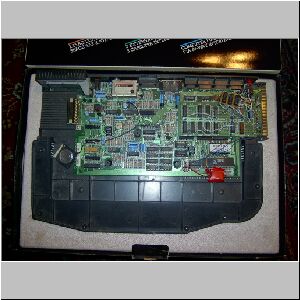

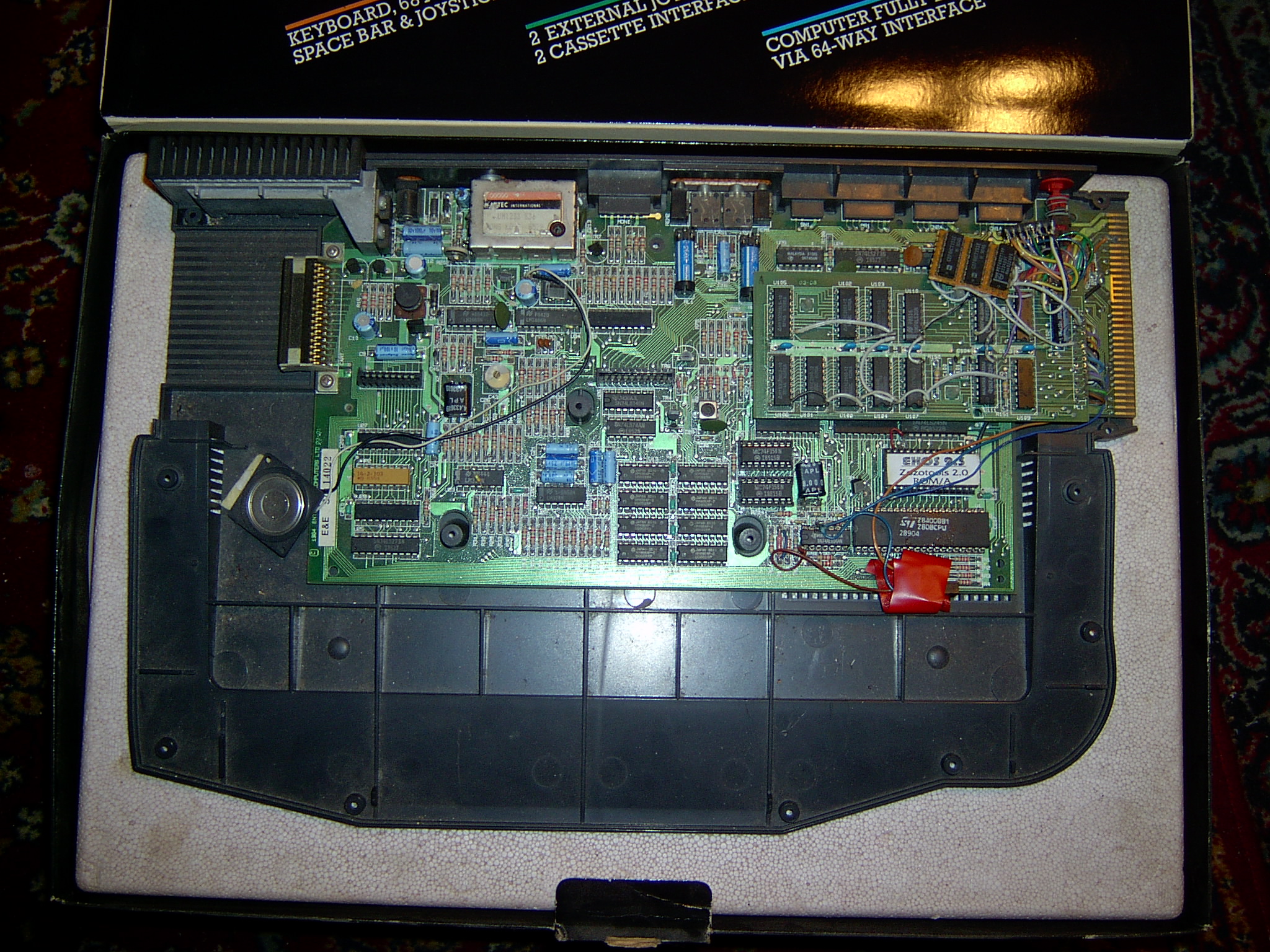

IM000714.JPG 1.11 MB Egy 320Kb-osra bõvített Turbó EP. (7.12Mhz) Látszik a kicserélt Z80, EXOS 2.3, a felsõ panelen kicserélt 64K 256K-ra, ahhoz tartoznak a pici barna panelen a kiegészítõ IC-k. Látszik még a Cartridge 128KB-osra bõvítéséhez szükséges plusz IC (Színes drótokon a levegõben.) :-) |

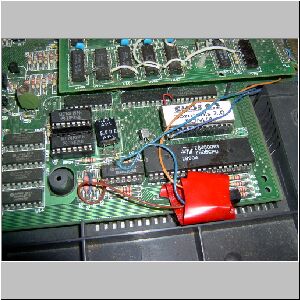

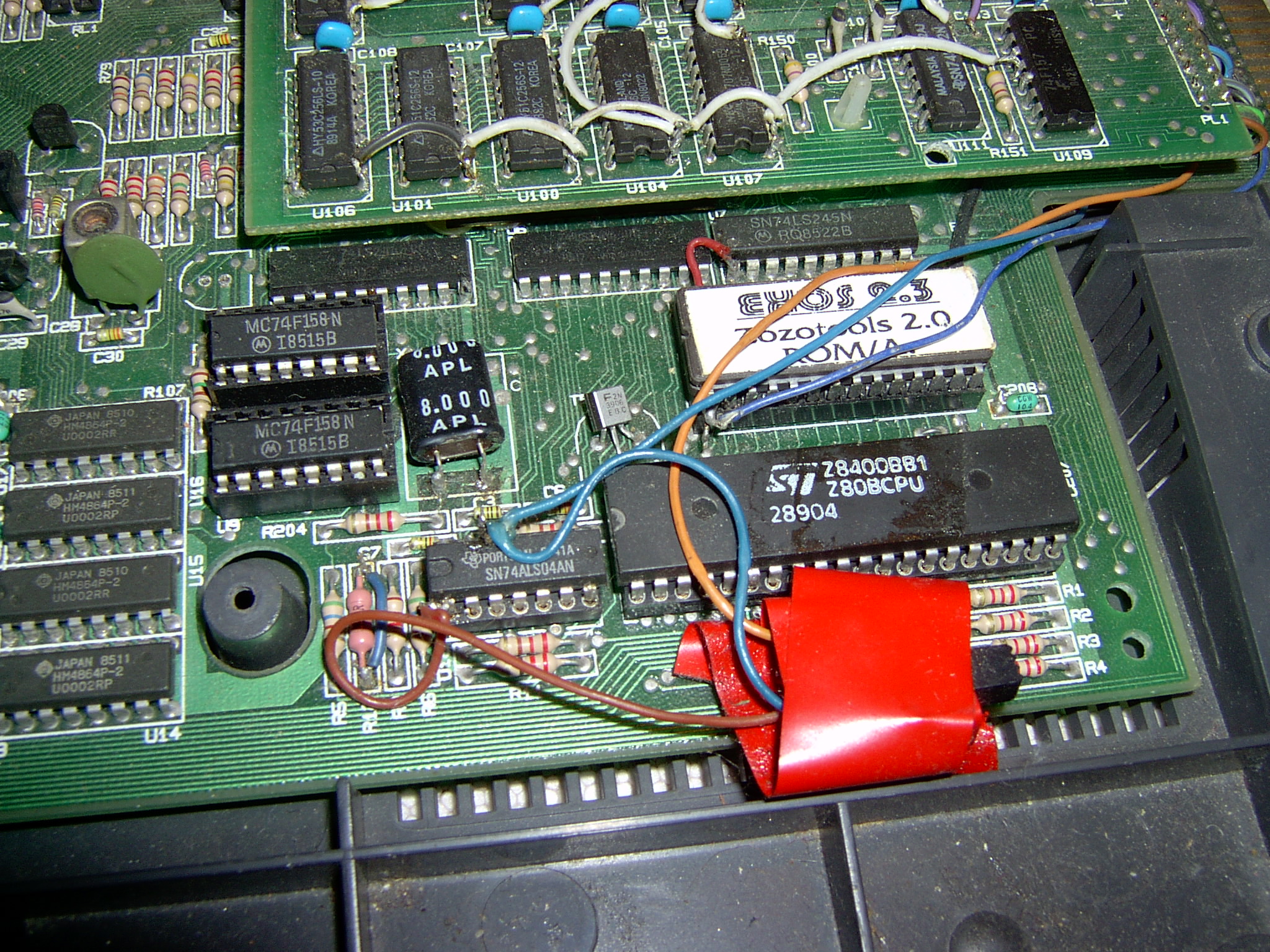

IM000715.JPG 1.15 MB Ugyanõ zoom-olva. Pár átkötés, a Z80, a ROM, és a RAM egy része látható. Megnyugtatásul: Ebbõl a "dzsumbujból" SEMMI nem látszik, mikor a gép össze van csavarozva! :-) Csak az elõnyei, de az a képernyõn! :-) Zozo 5leteit rendszerint ez a törvény kísérte. :-) |

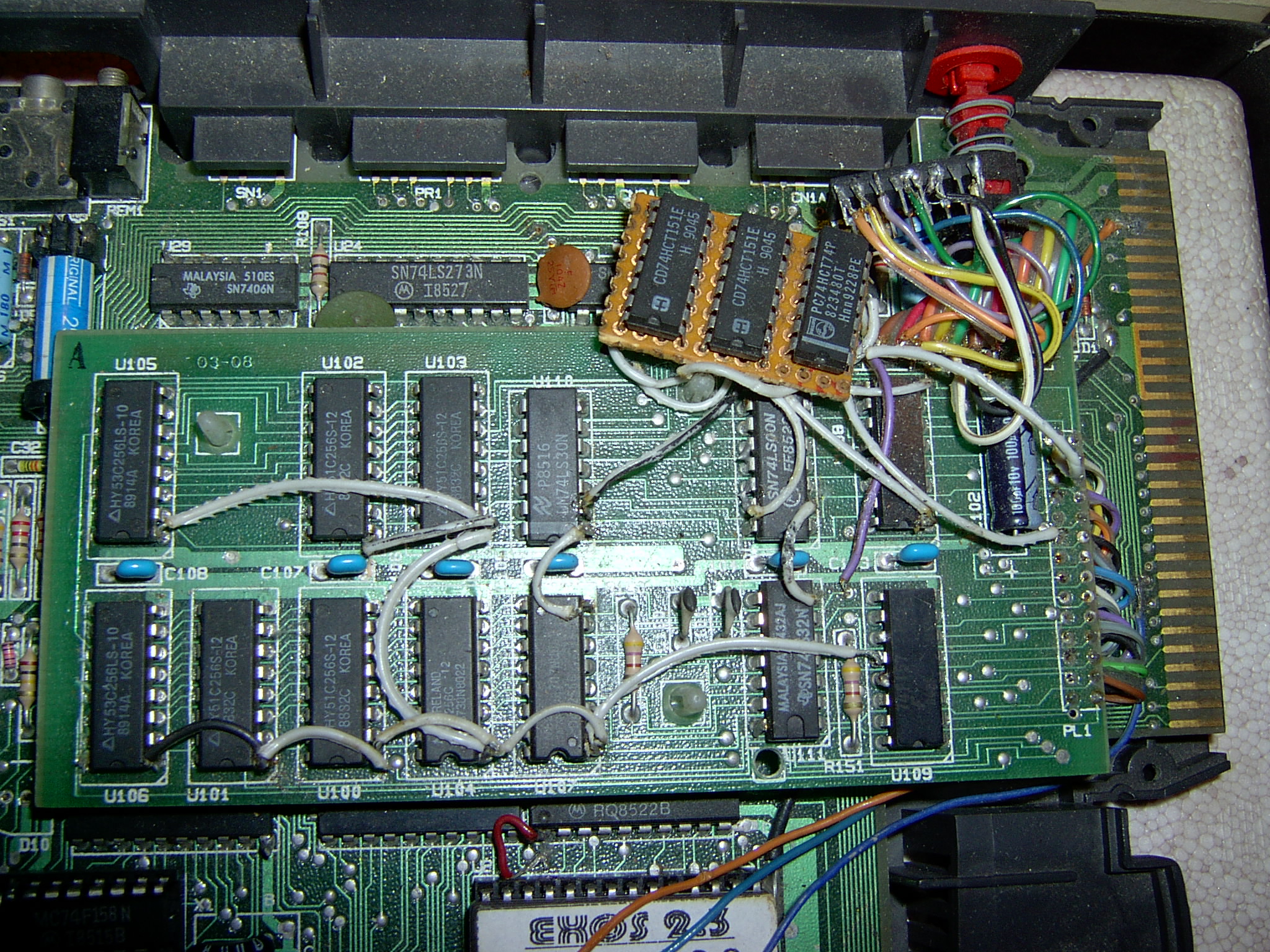

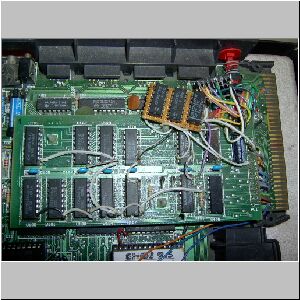

IM000716.JPG 1.11 MB Ugyanaz a gép. Igazából célszerû lenne egy új Ep alaplapot tervezni, a "logó" alkatrészek elkerülésére. |

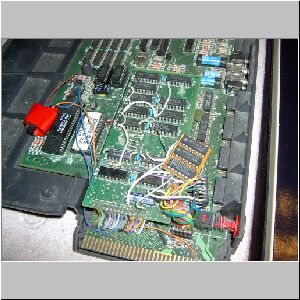

IM000717.JPG 1.13 MB A "mûködéssel" nincs gond, de a sok forrasztás hibalehetõség, és a "látvány" sem ideális. :-) |

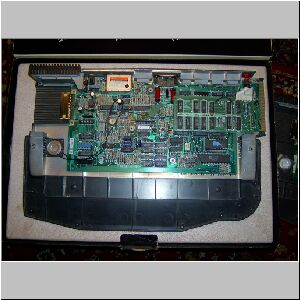

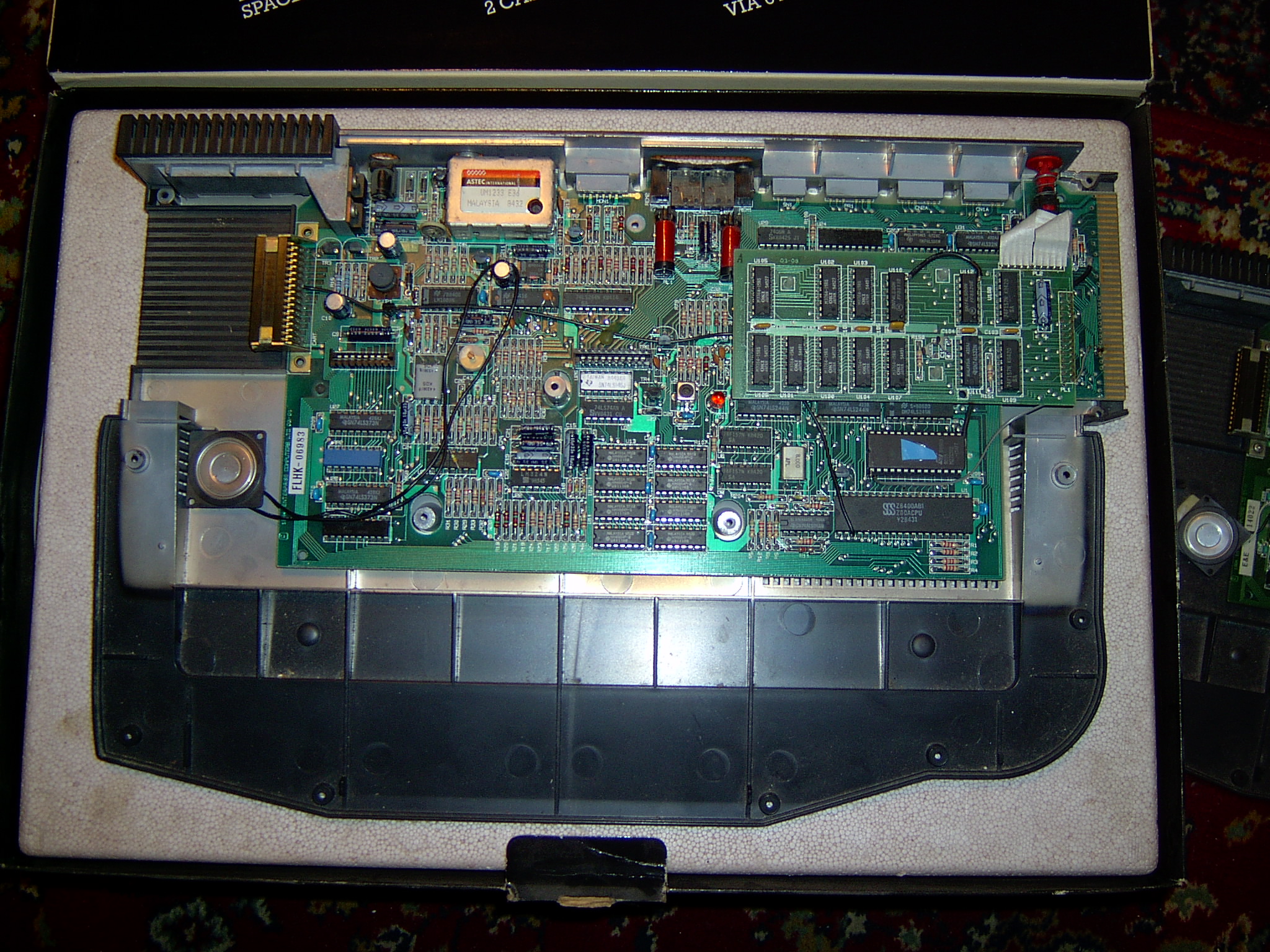

IM000718.JPG 1.06 MB Egy eredeti EP, EXOS 2.3-al, a ké- pen látszik a 64KB-os EPROM be- szereléséhez szükséges átalakítás. |

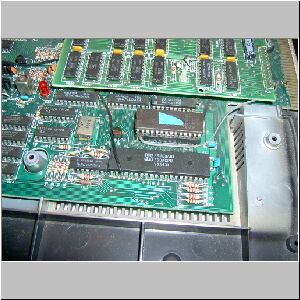

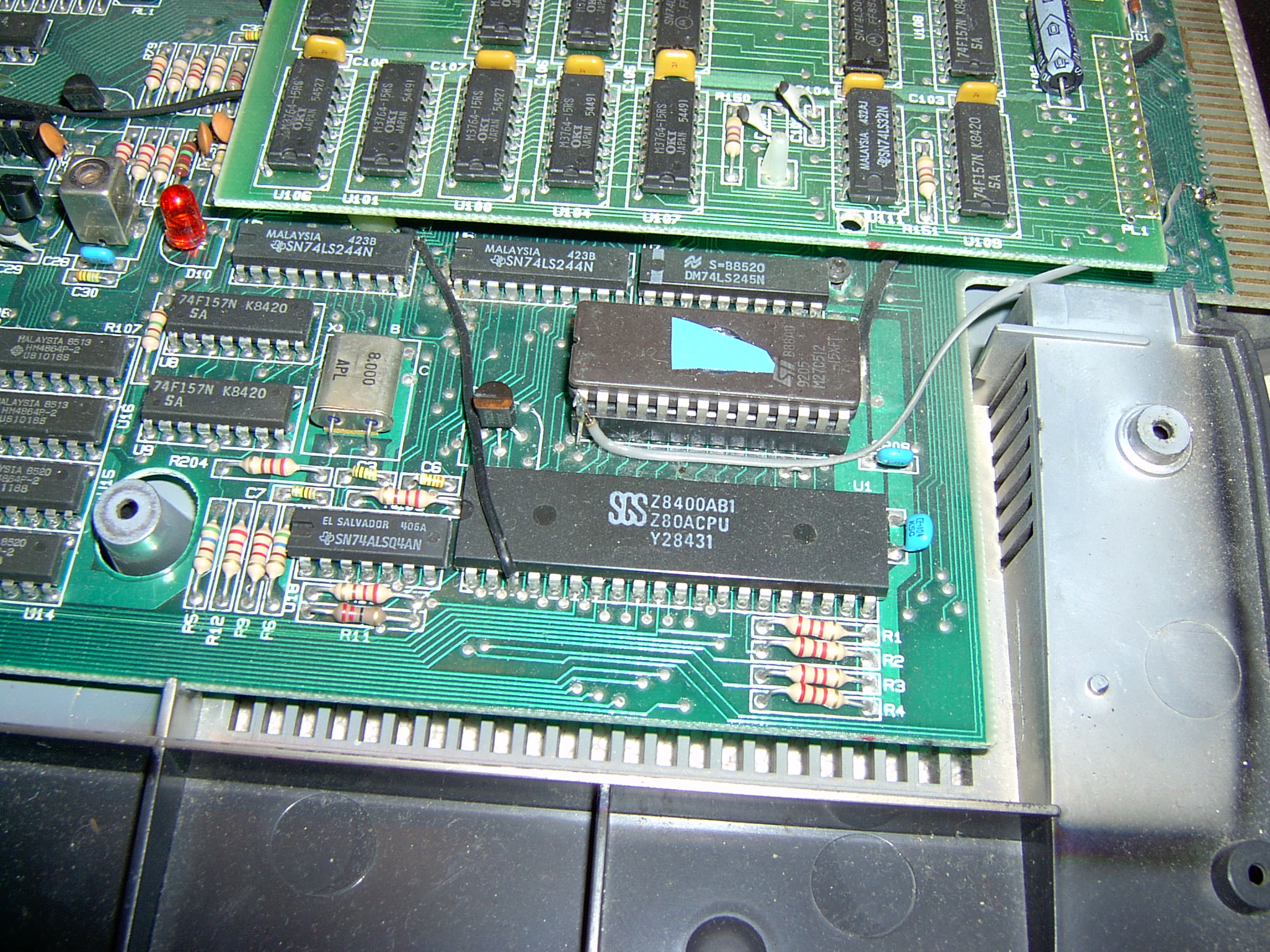

IM000719.JPG 1.11 MB Ugyanaz a gép. A ROM közelebrõl. |

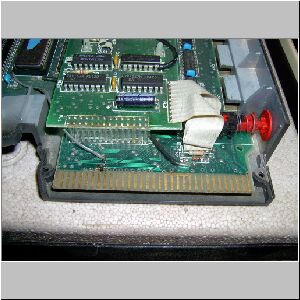

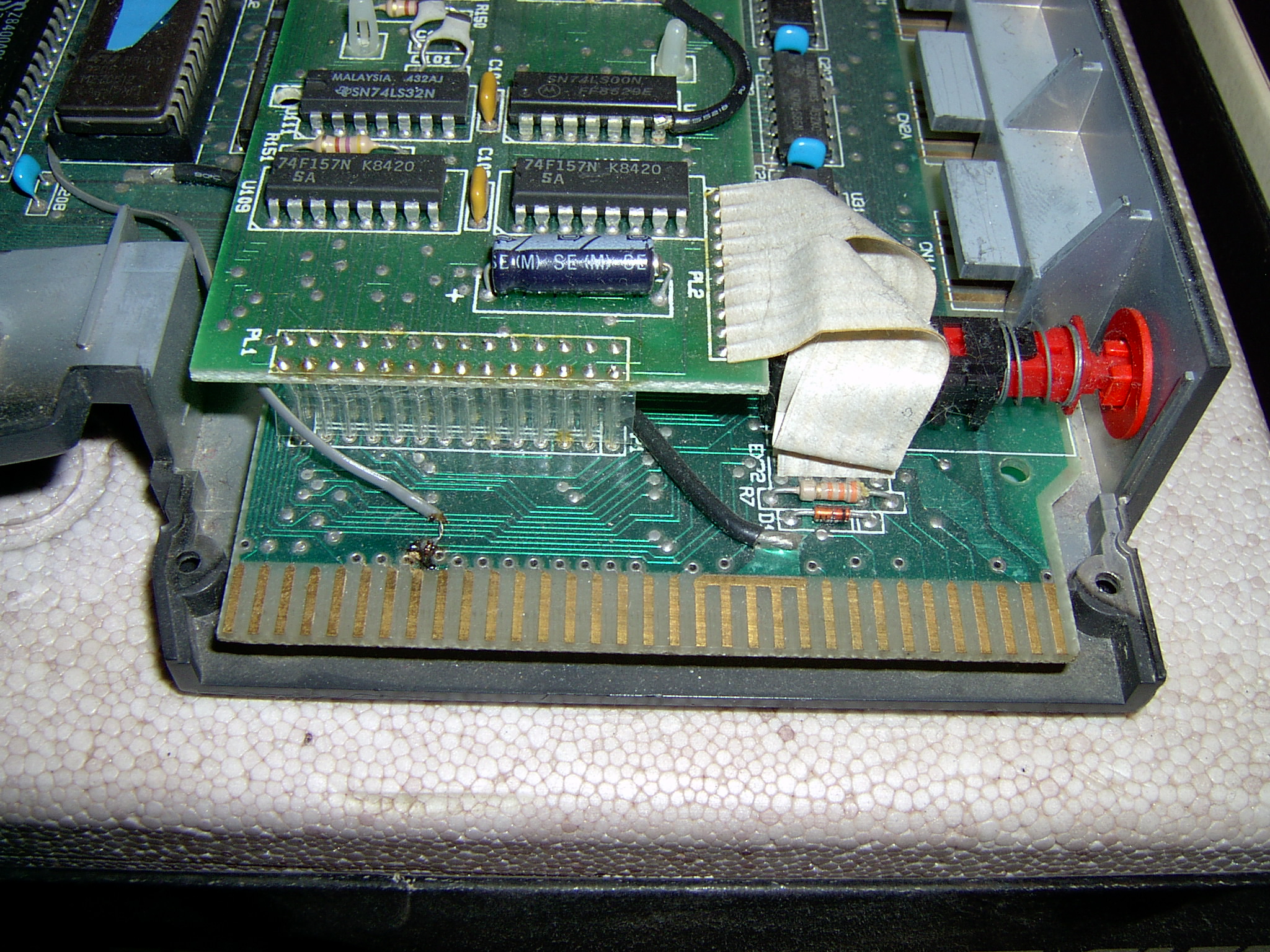

IM000720.JPG 1.09 MB A Reset-gomb és környéke. |

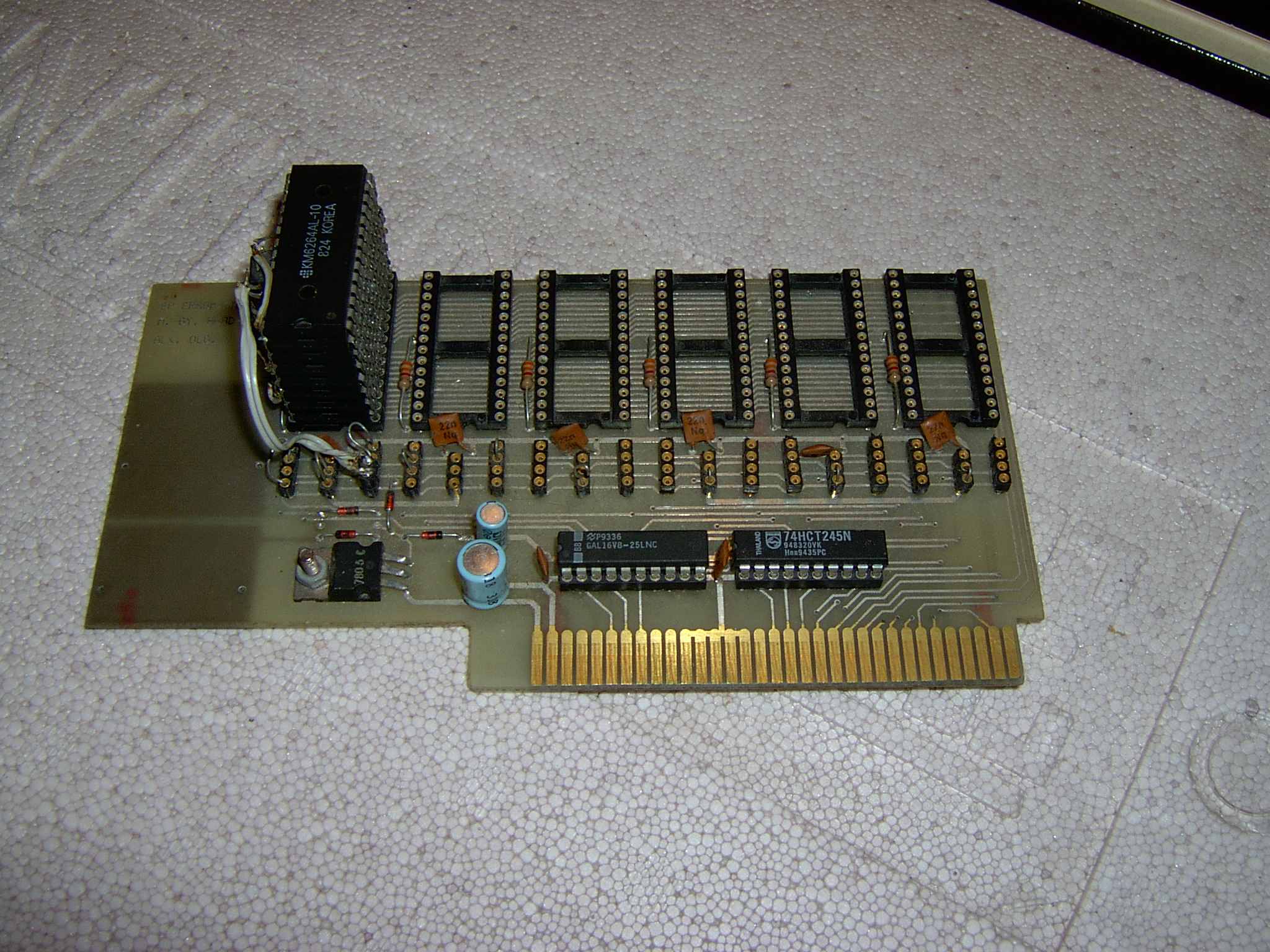

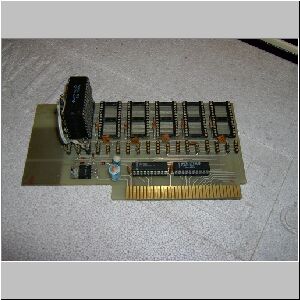

IM000721.JPG 1.12 MB Mészáros féle EPROM-SRAM kártya... |

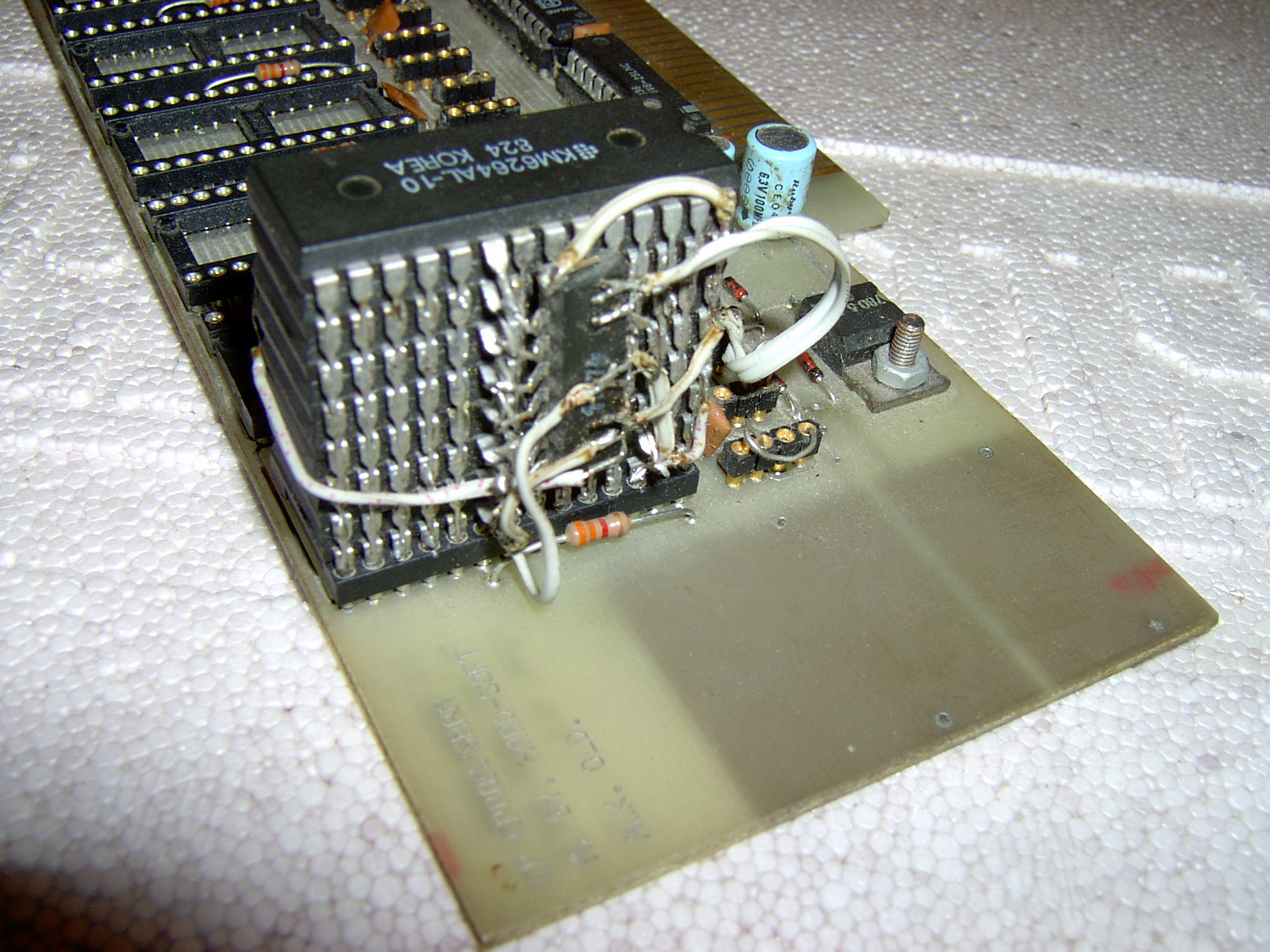

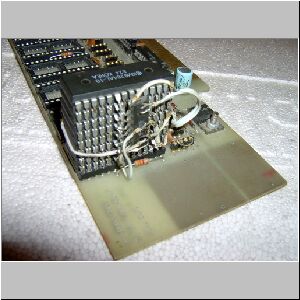

IM000722.JPG 1.05 MB ...Zozo féle emeletes SRAM-mal :-) Egy panelban talált 8 db 8KB-os SRAM IC-t azt építette össze egy 64KB-ossá :-) |

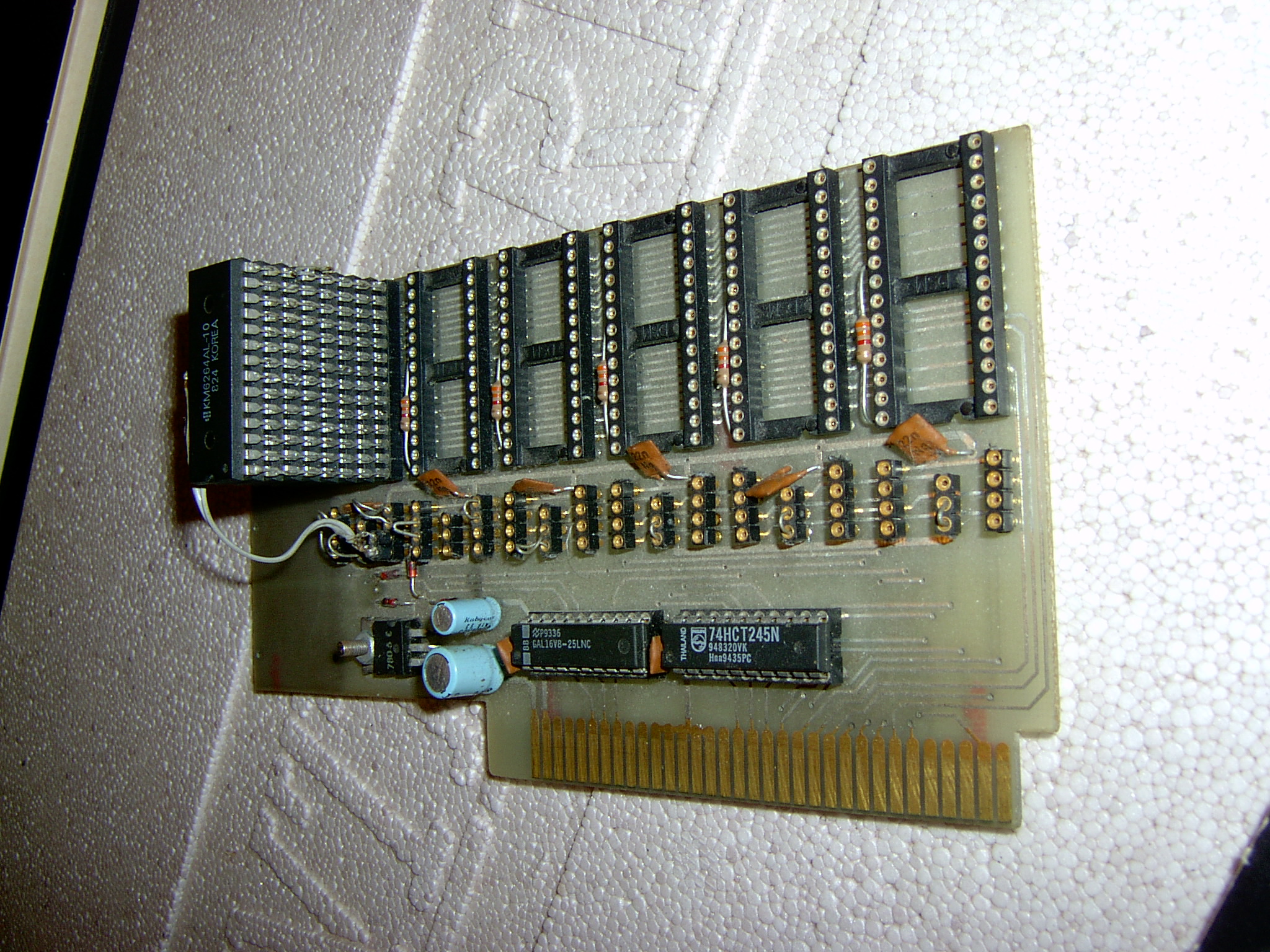

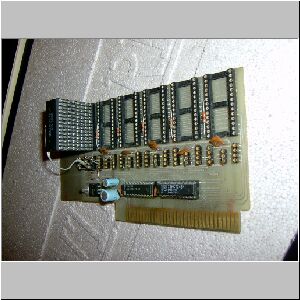

IM000723.JPG 1.15 MB Egyszerû és nagyszerû, csupán a kártya aerodinamikai paraméterei hagynak némi kívánni valót maguk után... :-) |

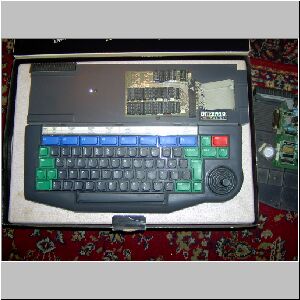

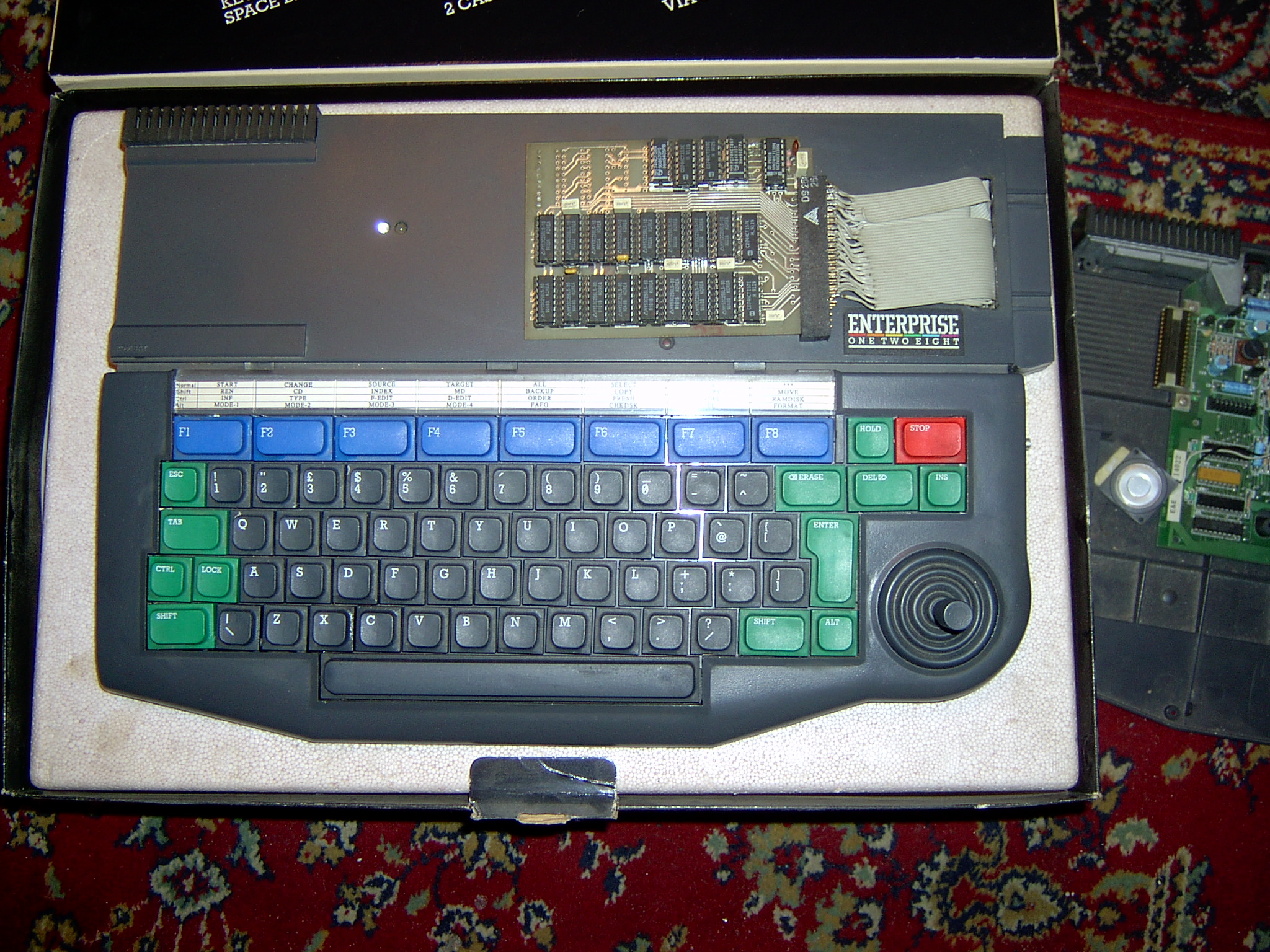

IM000724.JPG 1.12 MB Zozo saját EP-je. Látható a +512K-s bõvítõ kártya, ami a gépen kívül kapott helyet szalagkábellel kivezetve. |

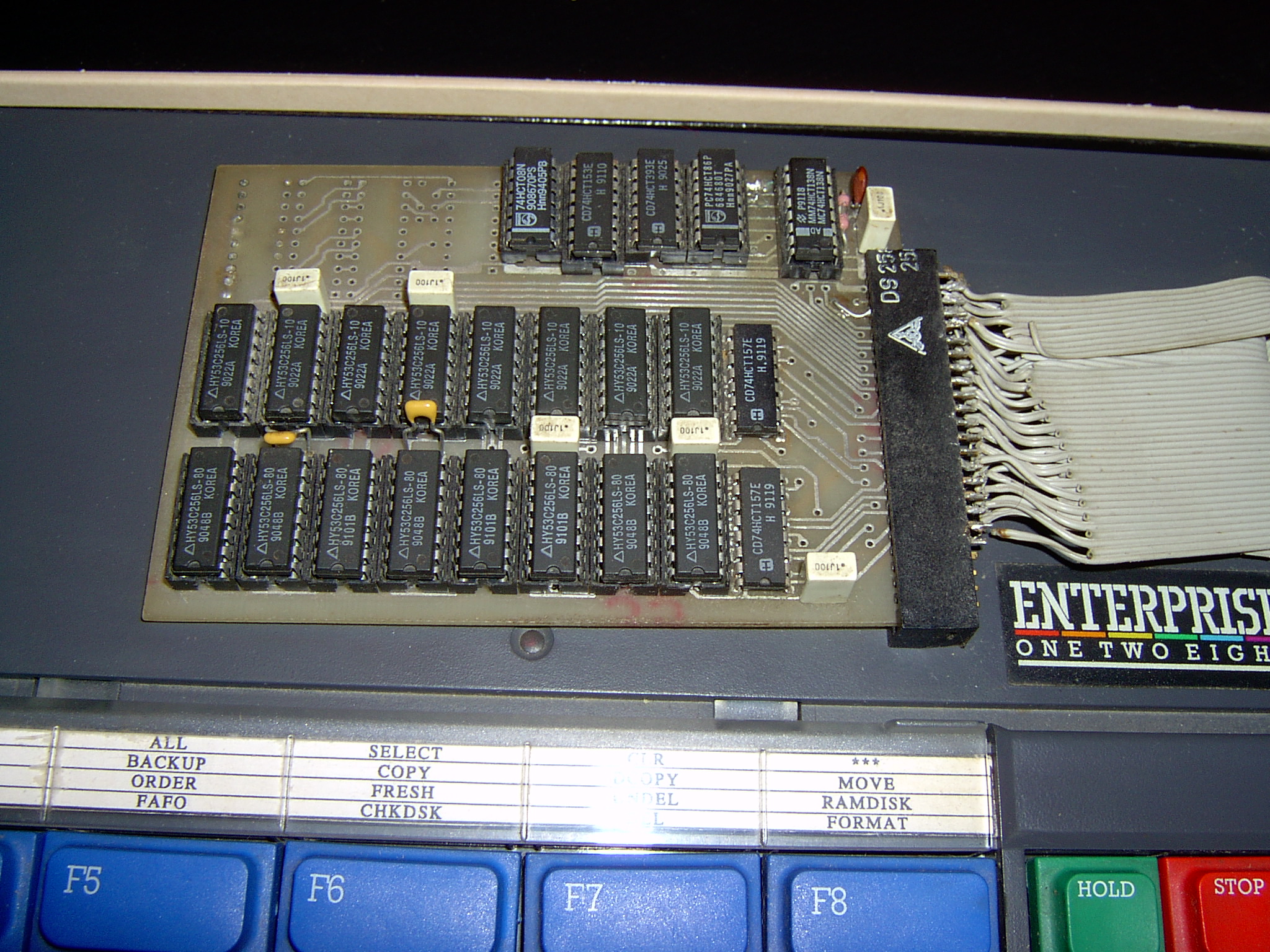

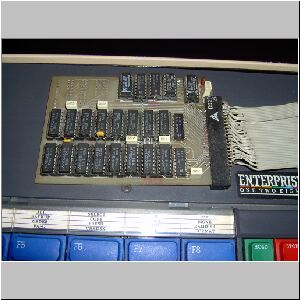

IM000725.JPG 1.09 MB Ugyanaz közelebbrõl. |

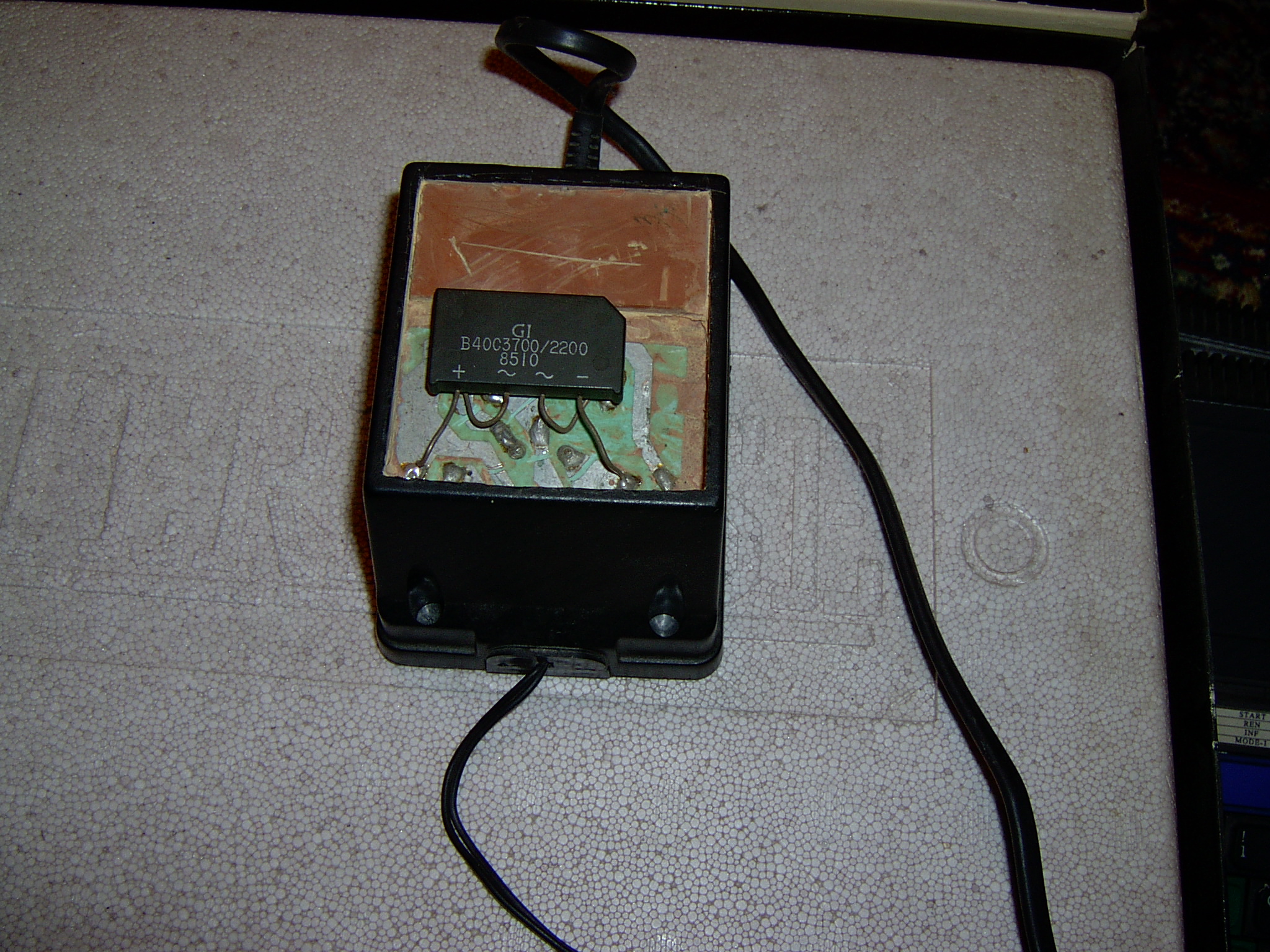

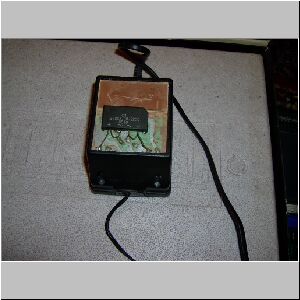

IM000726.JPG 1.15 MB Döglött egyenírányítójó EP táp... |

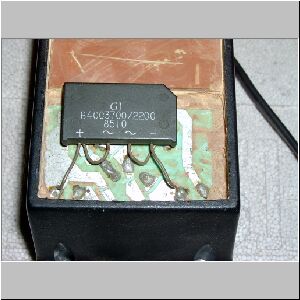

IM000727.JPG 1.12 MB ...javítva 3A-s egyenírányítóval! :-) |

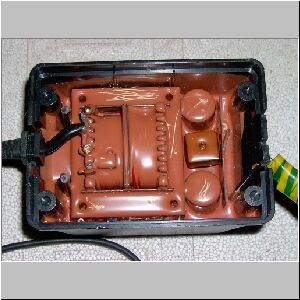

IM000728.JPG 1.05 MB A táp belseje ilyen trutyival van ki- öntve, így hagyományosan javít- hatatlan (lenne... :-) ) |

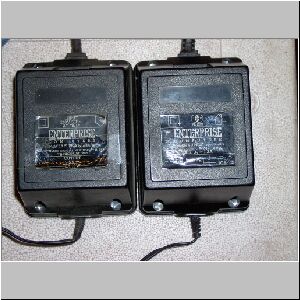

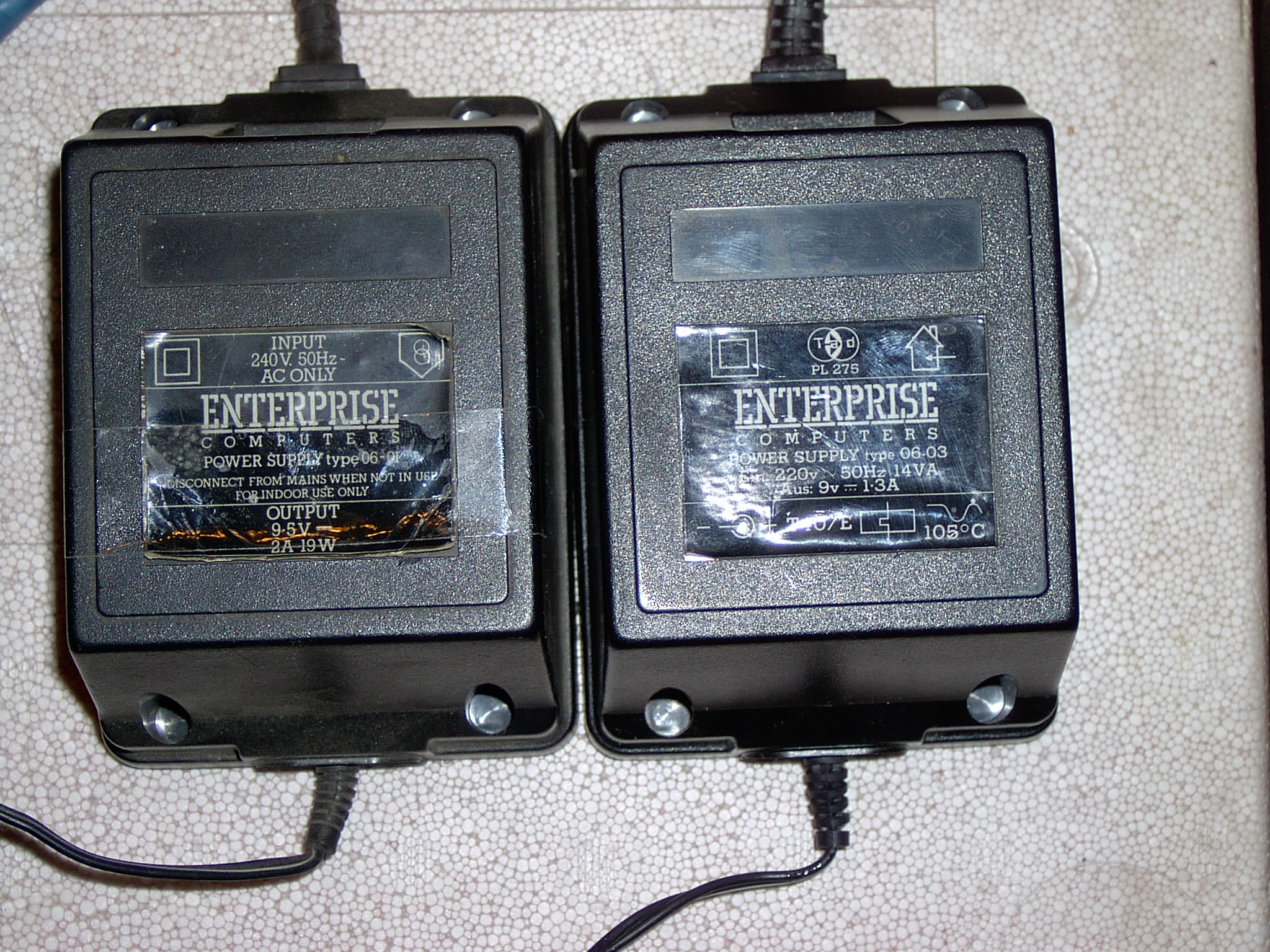

IM000729.JPG 1.12 MB Kétféle EP táp, (!) a bal oldali 2A-s az angol gépekhez járt, a jobb ol- dali 1.3-s a németekhez. |

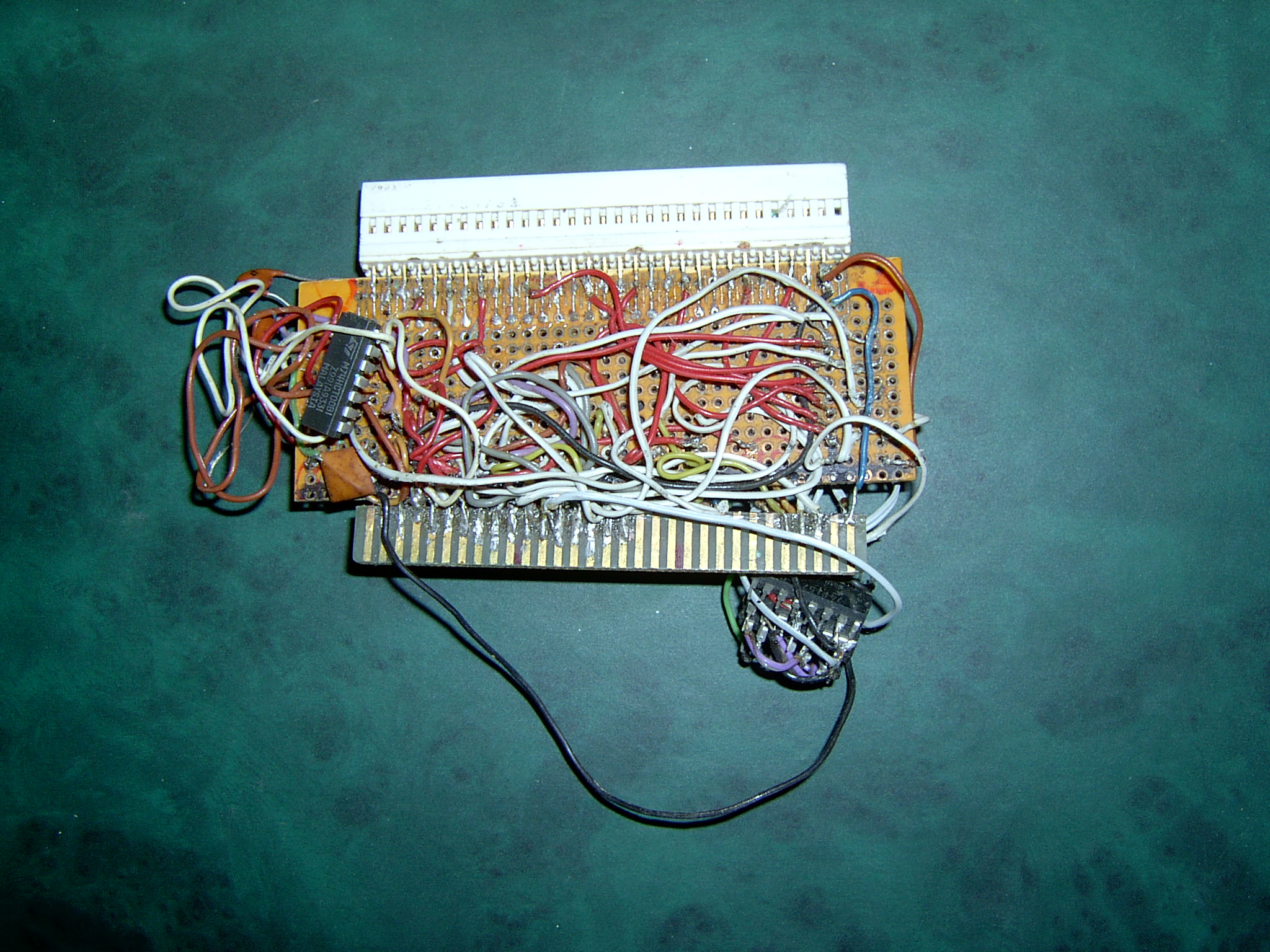

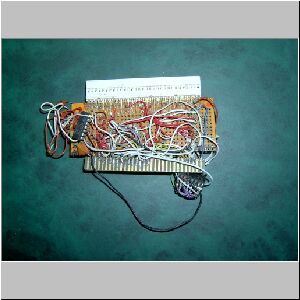

IM000747.JPG 1.09 MB 1MB-os SIMM RAM illesztõ prototípusa :-) "Kicsit" sok a drót, de tényleg mûködik! :-) |

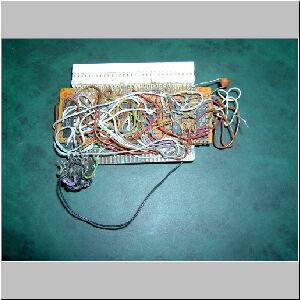

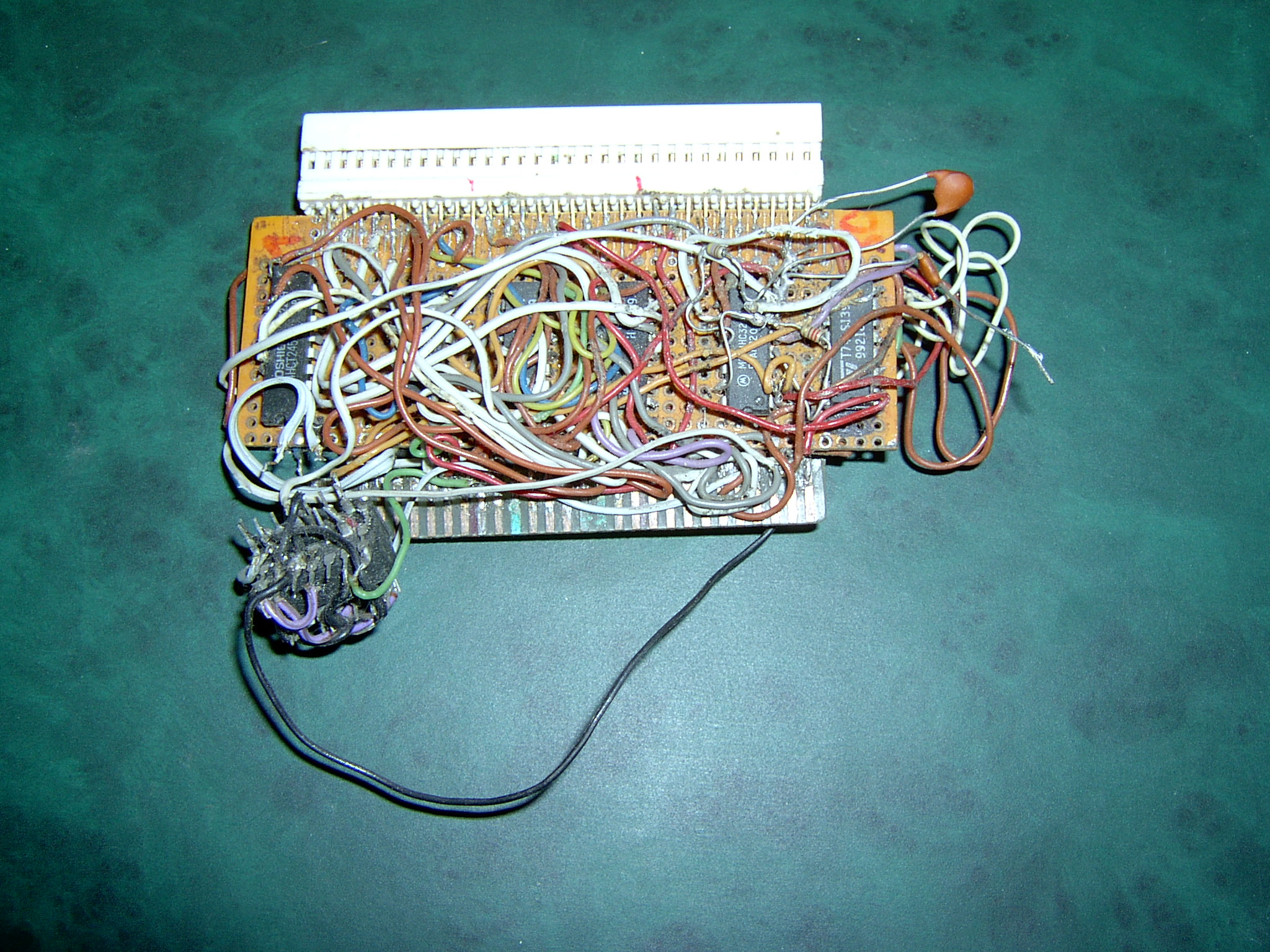

IM000748.JPG 1.05 MB Másik nézetbõl is sok a drót rajta... :-) Ebben (is) az a bosszantó, ha meglazul (elereszt) egy forrasztás. Mire megtalálja az ember,hol a hi- ba... :-) Ok, PROTOTIPUS, és tény- leg megy, ha minden a helyén van! |

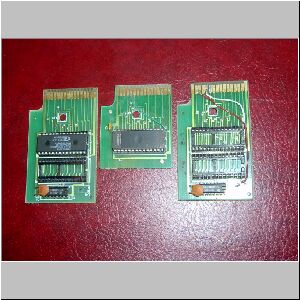

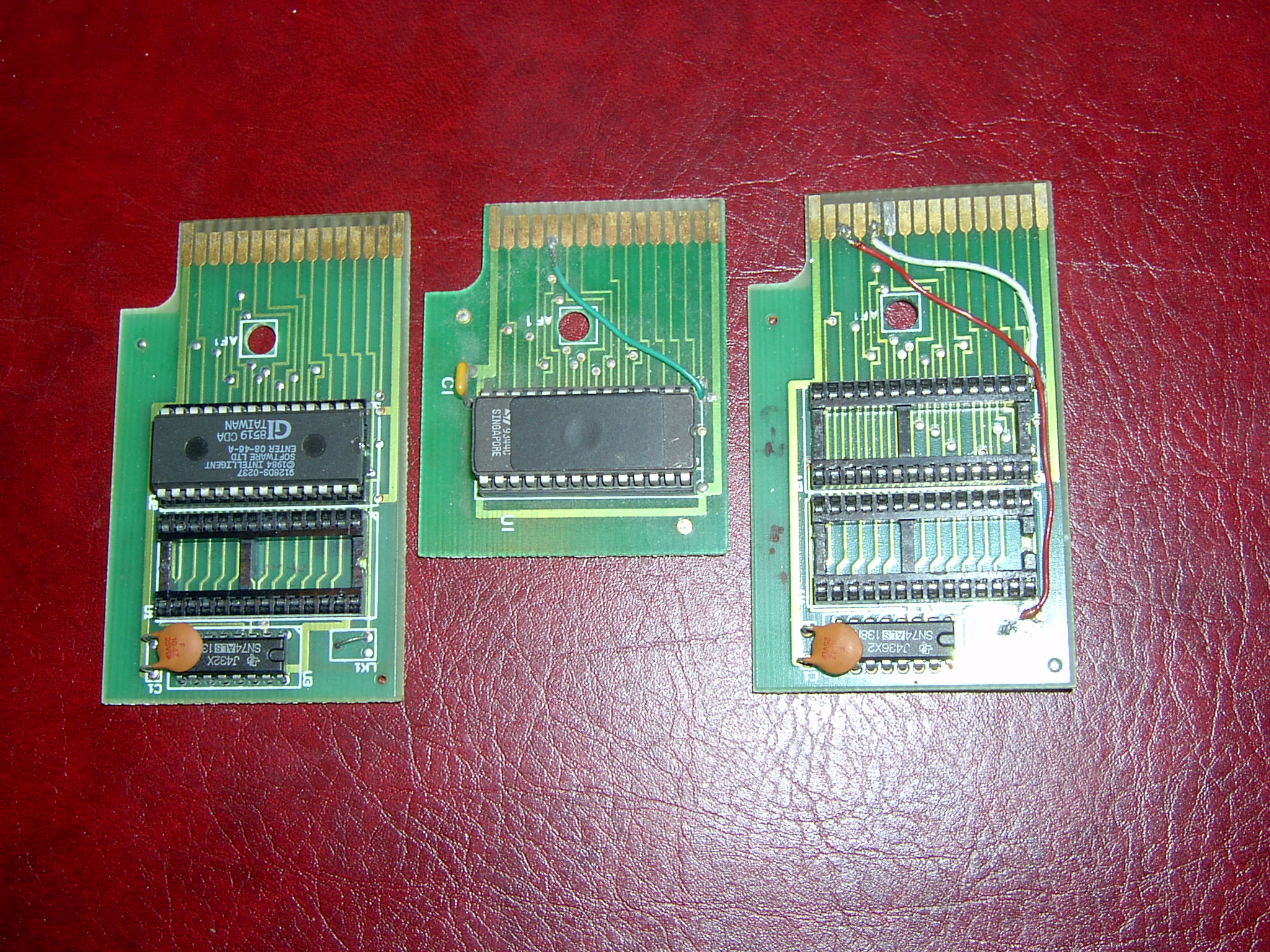

IM000749.JPG 1.15 MB Cartridge-ok. Bal: 2x16-kb-os, ere- deti IS-BASIC ROM-mal. Ez volt a német gépekhez 1 BASIC ROM-mal és 1 16k-s EPROM-mal amiben a német bõvítés volt (BRD) Középsõ, 1x32KB-os... |

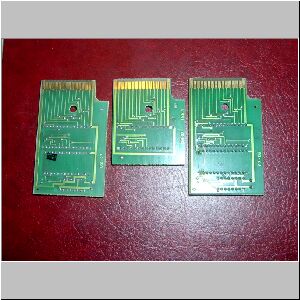

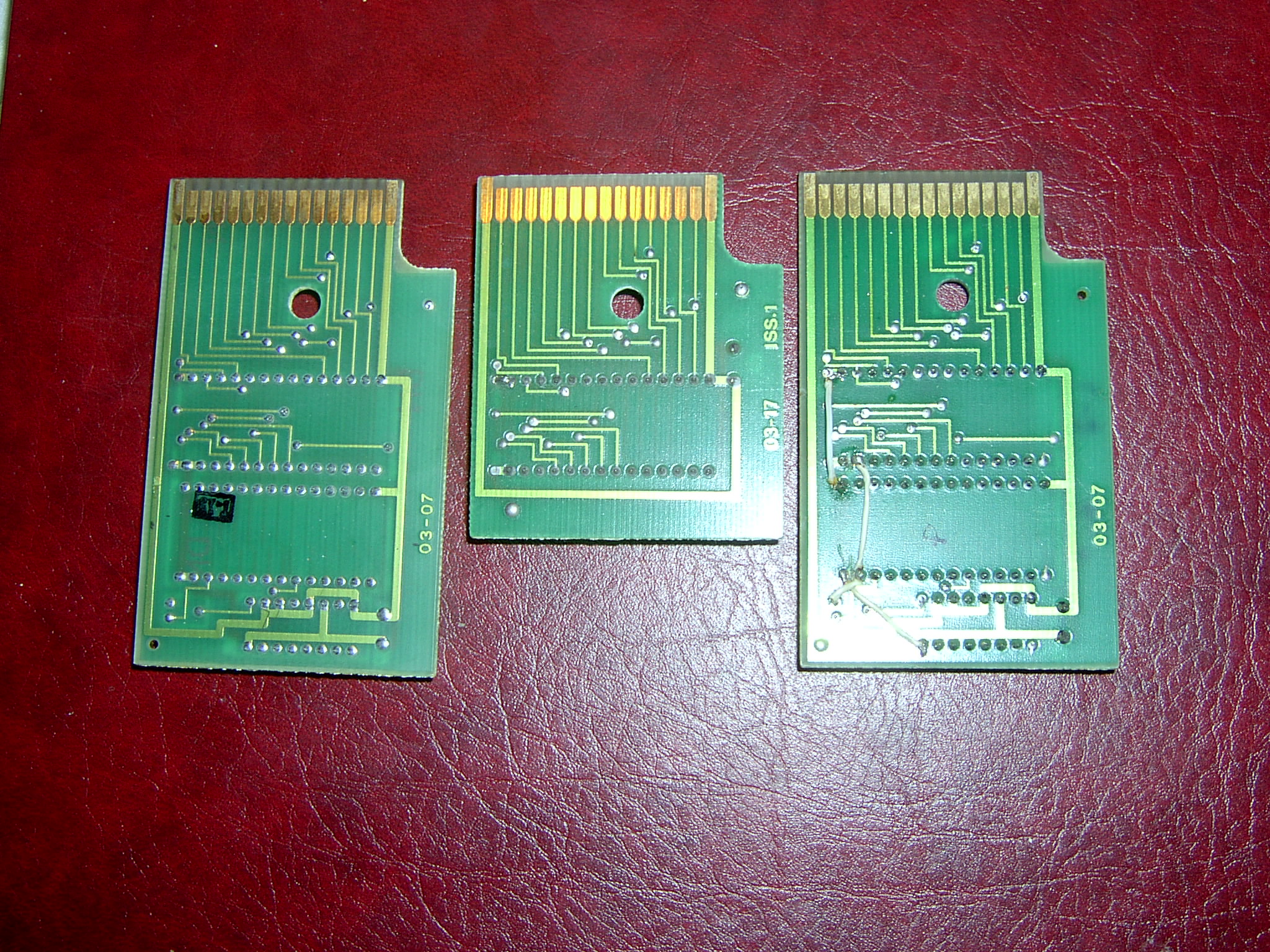

IM000750.JPG 1.14 MB ... Ez volt az angol gépekhez egy BASIC ROM-mal,ill. egy 32 KB-os EPROM-mal némethez. A képen lé- võ példány átalakítva 64KB-osra. Jobb oldalon 2x64KB-osra ala- kított példány. |

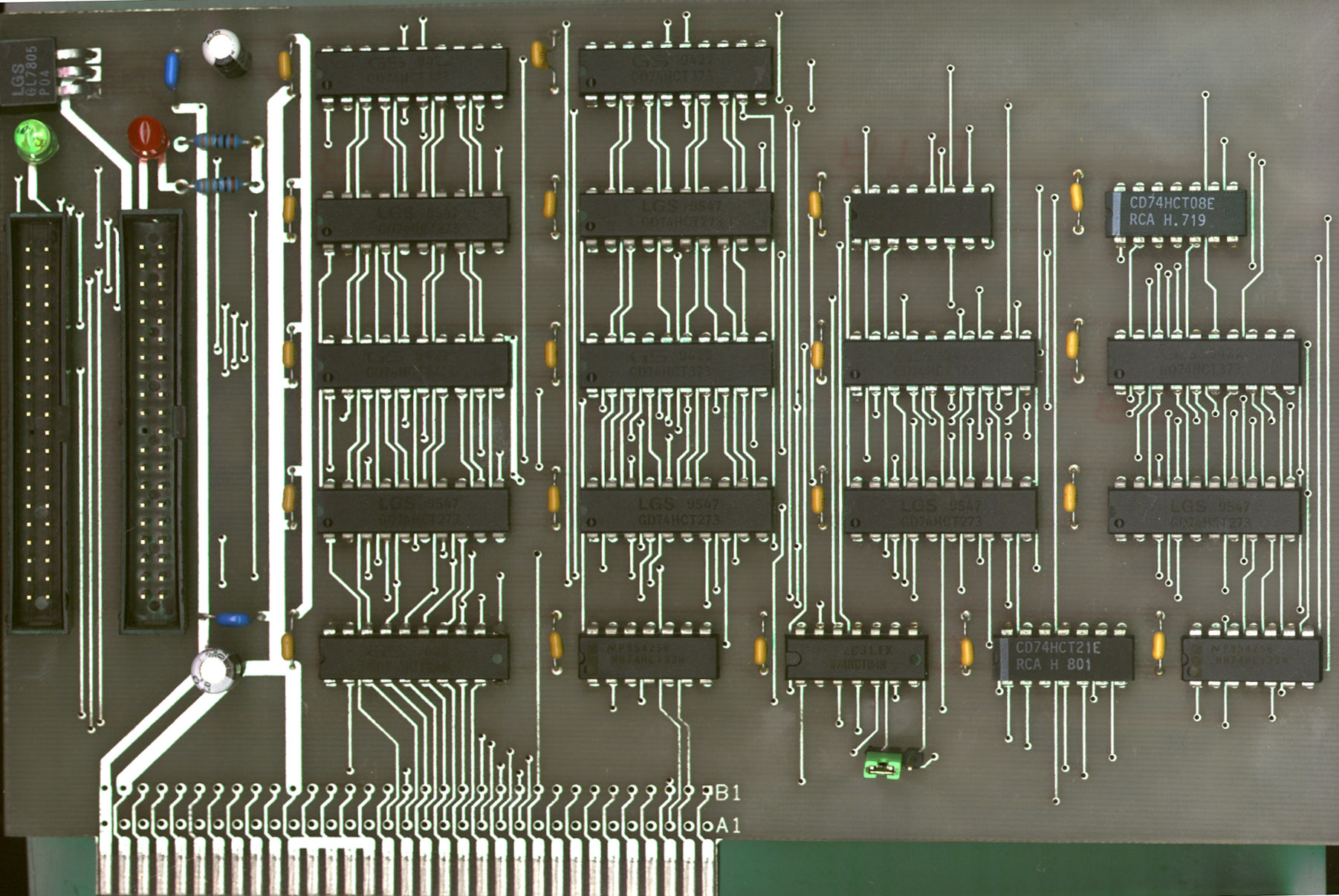

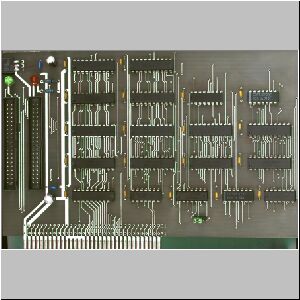

KARTYA.JPG 480.15 KB A Winchester-vezérlõ kártya. Errõl ITT olvashattok többet! ;-) |
